玩的就是心跳!1寸微硬盘笔记本改装全过程

　　　改装过程　CF-miniIDE与MicroDrive准备好之后，就要找一个使用IDE接口的笔记本来试验，不仅要很方便装下这个微硬盘，并且 重要的还是要系统能够正确识别出来硬盘类型以及硬盘的容量。把评测室的多台笔记本电脑翻出来一个个试验， 终在一台七喜KW200上面完全实现。因为这块卡上没有主、从盘跳线设置，在一些笔记本上面会与光驱产生冲突，在一些本子上面虽然可以安装上，但是又无法正确识别这块硬盘。

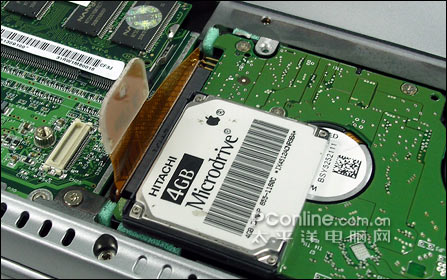

MicroDrive与七喜KW200的硬盘

　　KW200硬盘位于底部，拆下盖板即可以进行升级或者更换，硬盘通过数据排线连接到主板上的非标准IDE接口，因此更容易安装微硬盘。

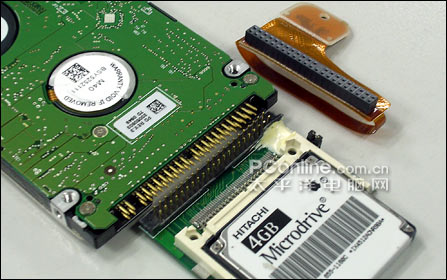

接口对比，CF-miniIDE没有跳线针脚

　　虽然在CD-miniIDE上有一个跳线，但是却不知道这个跳线的作用，至少不会是主从盘跳线。因此在部分机器里面，会与机器本身的IDE设备相冲突。

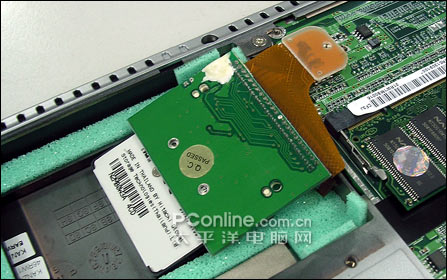

安装好笔记本的数据排线，准备装上笔记本了

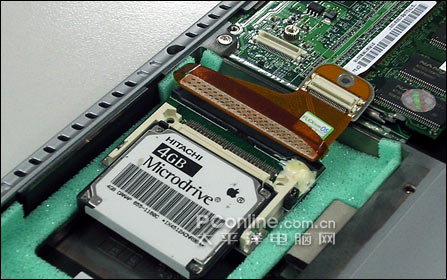

把MicroDrive插上主板

　　因为数据排线是与2.5寸盘按规格设计的，在接上MicroDrive的CF-miniIDE转接卡后有些反向，MicroDrive不能完全放到原硬盘的槽位中，因此接上主板后，不把盖板装上。如果有朋友有其它的机器想要玩此改装，可能要费点心事在如何安置好MicroDrive上面，让它可以很稳当放入机器中。
