热电效应·热电偶

Thomas Johann Seebeck（1780～1831）

［发现者］托马斯·约翰·塞贝克（也有译做“西伯克”）1770年生于塔林（当时隶属于东普鲁士，现为爱沙尼亚首都）。塞贝克的父亲是一个具有瑞典血统的德国人，也许正因为如此，他鼓励儿子在他曾经学习过的柏林大学和哥廷根大学学习医学。1802年，塞贝克获得医学学位。由于他所选择的方向是实验医学中的物理学，而且一生中多半时间从事物理学方面的教育和研究工作，所以人们通常认为他是一个物理学家。

        毕业后，塞贝克进入耶拿大学，在那里结识了歌德。德国浪漫主义运动以及歌德反对牛顿关与光与色的理论的思想，使塞贝克深受影响，此后长期与歌德一起从事光色效应方面的理论研究。塞贝克的研究重点是太阳光谱，他在1806年揭示了热量和化学对太阳光谱中不同颜色的影响，1808年首次获得了氨与氧化**的化合物。1812年，正当塞贝克从事应力玻璃中的光偏振现象时，他却不晓得另外两个科学家布鲁斯特和比奥已经抢先在这一领域里有了发现。

        1818年前后，塞贝克返回柏林大学，独立开展研究活动，主要内容是电流通过导体时对钢铁的磁化。当时，阿雷格（Arago）和大卫（Davy）才发现电流对钢铁的磁化效应，贝塞克对不同金属进行了大量的实验，发现了磁化的炽热的铁的不规则反应，也就是我们现在所说的磁滞现象。在此期间，塞贝克还曾研究过光致发光、太阳光谱不同波段的热效应、化学效应、偏振，以及电流的磁特性等等。

   1820年代初期，塞贝克通过实验方法研究了电流与热的关系。1821年，塞贝克将两种不同的金属导线连接在一起，构成一个电流回路。他将两条导线首尾相连形成一个结点，他突然发现，如果把其中的一个结加热到很高的温度而另一个结保持低温的话，电路周围存在磁场。他实在不敢相信，热量施加于两种金属构成的一个结时会有电流产生，这只能用热磁电流或热磁现象来解释他的发现。在接下来的两年里时间（18222～1823），塞贝克将他的持续观察报告给普鲁士科学学会，把这一发现描述为“温差导致的金属磁化”。

赛贝壳的实验仪器，加热其中一端时，指针转动，说明导线产生了磁场

      塞贝克确实已经发现了热电效应，但他却做出了错误的解释：导线周围产生磁场的原因，是温度梯度导致金属在一定方向上被磁化，而非形成了电流。科学学会认为，这种现象是因为温度梯度导致了电流，继而在导线周围产生了磁场。对于这样的解释，塞贝克十分恼火，他反驳说，科学家们的眼睛让奥斯特（电磁学的先驱）的经验给蒙住了，所以他们只会用“磁场由电流产生”的理论去解释，而想不到还有别的解释。但是，塞贝克自己却难以解释这样一个事实：如果将电路切断，温度梯度并未在导线周围产生磁场。所以，多数人都认可热电效应的观点，后来也就这样被确定下来了。（来自：以色列·希伯莱大学网站，陈忠民译）

［应用］热电效应发现后的1830年，人们就为它找到了应用场所。利用热电效应，可制成温差电偶（thermocouple，即热电偶）来测量温度。只要选用适当的金属作热电偶材料，就可轻易测量到从－180℃到＋2000℃的温度，如此宽泛的测量范围，令酒精或水银温度计望尘莫及。现在，通过采用铂和铂合金制作的热电偶温度计，甚至可以测量高达＋2800℃的温度！

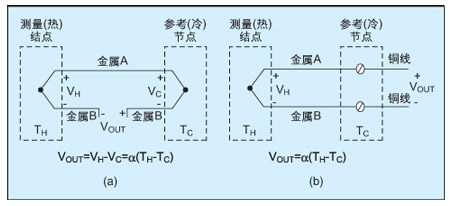

     热电偶的两种不同金属线焊接在一起后形成两个结点，如图（a）所示，环路电压V_OUT为热结点结电压与冷结点（参考结点）结电压之差。因为V_H和V_C是由两个结的温度差产生的，也就是说V_OUT是温差的函数。比例因数α对应于电压差与温差之比，称为Seebeck系数。

热电偶测温原理

    图（b）所示是一种最常见的热电偶应用。该配置中引入了第三种金属(中间金属)和两个额外的结点。本例中，每个开路结点与铜线电气连接，这些连线为系统增加了两个额外结点，只要这两个结点温度相同，中间金属(铜)不会影响输出电压。这种配置允许热电偶在没有独立参考结点的条件下使用。V_OUT仍然是热结点与冷结点温差的函数，与Seebeck系数有关。然而，由于热电偶测量的是温度差，为了确定热结点的实际温度，冷结点温度必须是已知的。冷结点温度为0℃(冰点)时是一种最简单的情况，如果T_C=0℃，则V_OUT=V_H。这种情况下，热结点测量电压是结点温度的直接转换值。不过，在实际应用中这是难以实现的。为此，美国国家标准局(NBS)提供了各种类型热电偶的电压特征数据与温度对应关系的查找表，所有数据均基于0℃冷结点温度。利用冰点作为参考点，通过查找适当表格中的V_H可以确定热结点温度。
