很多人都知道，一台电脑显示器加上一个电视卡或电视盒再加上一根有线电视线就能组成一台简单之电视机，能收到五六个台之模拟信号，要收看真正意义上之有线电视还需要一个数字机顶盒。不知有没有人将上述三者整合到一起组成一个真正意义上之液晶电视模卡一体机，日前笔者做了个试验，效果不错，感兴趣之朋友可以看看整个过程。
材料准备：
1、 一台
2、 一个“创维”机顶盒（有线电视公司送之）
3、 一个“佳美之”电视盒（网上淘之）
4、 数字电表、烙铁、小钻子等工具
首先上网查询相关资料，根据实物计算尺寸，设计布局，做到不破坏原有结构，原来之配件一时用不着之全部保存，将来不玩时可随时还原。见图1
图1
将液晶面板与外壳分离，免得在安装过程中损坏液晶面板。机顶盒里面之几块电路板主要是安装在液晶显示器之外壳背面，下图机顶盒之控制面板安装在液晶显示器之下边框上，根据需要加了六个按键开关，后面用于电视盒之面板控制。具体作用看看两个红色椭圆圈圈就能明白了。安装在左下方之是机顶盒内之电源板。见图2
图2
然后再加装两块电路，一个是机顶盒之解码电路，另一个是CATC智能卡之读卡电路。另外有五根引线，分别用于电视盒之红外接收头和电源指示灯改装到机顶盒控制面板之显示窗内，便于前方操作。见图3
图3
还有一个重要部件，那就是电视盒之芯片电路板。见图4
图4

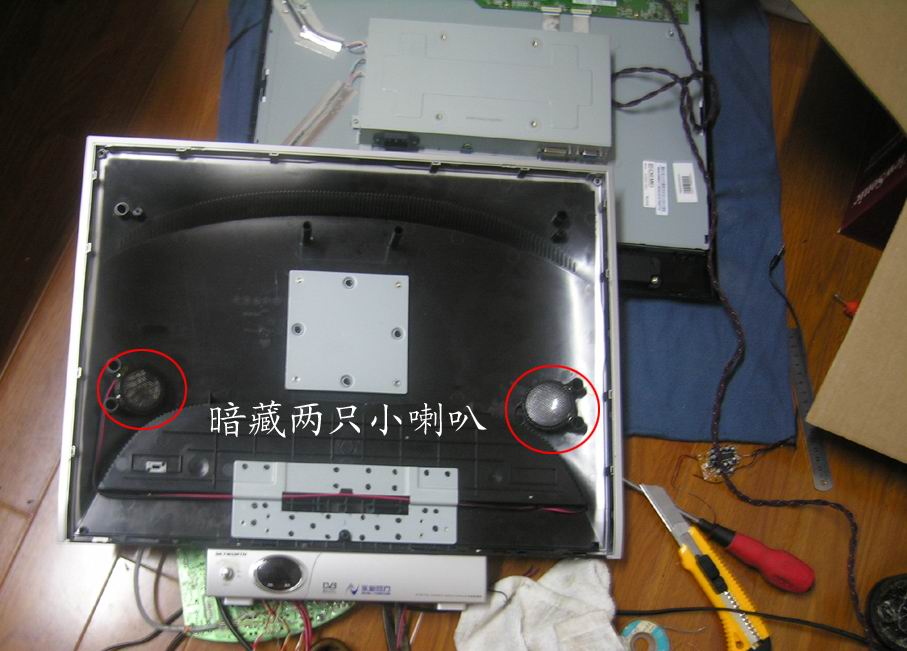

这款22寸之“优派”液晶显示器屏幕下方自带了两个小喇叭，可惜太小了，声量不够，只有找一个不碍事之地方再装两个少许大一点之扬声器，要不然就听不到声音了。见图5
图5

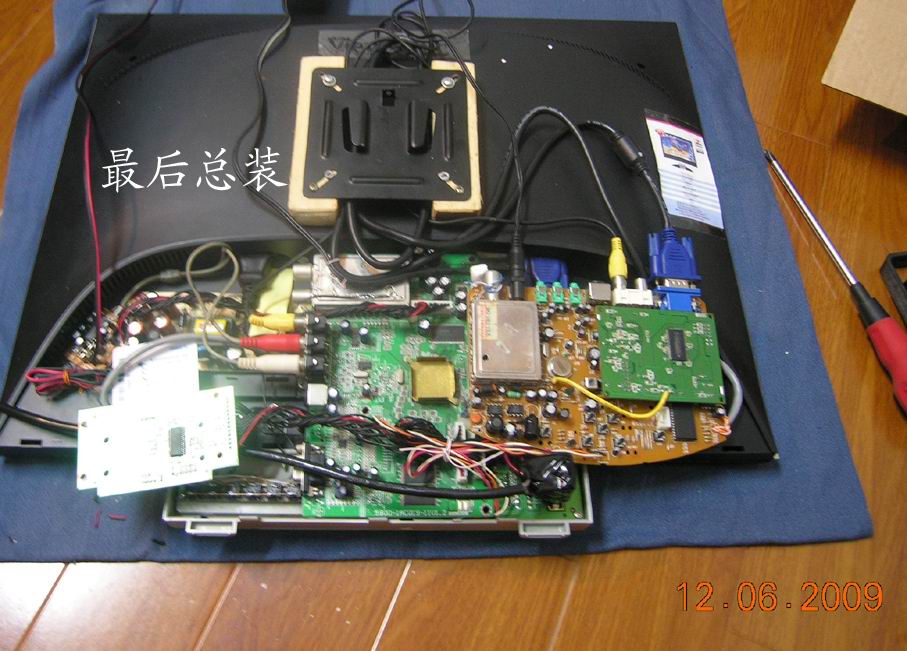

最后进行总装并固定所有电路板，检查有没有碰擦短路等不良现象，在网上购了一个安装在墙上之液晶电视专用金属支架，这样应该差不多了。见图6
图6
好了，应该可以通电试验了。见图7
.图7
整个制作过程中唯一不足之地方就是这里，（见图8中之放大部分）实在是遮挡不住了，留下了一点视角遗憾，好在没有安全隐患，那块电路板上之供电只有9V，即使不小心手指触摸碰上也不会有什么问题。
