笔记本液晶屏内部构造

　笔记本电脑大家应该都使用过，并且有些高手也应该对它的内部构造有所研究。但是笔记本电脑的面子---显示器，它的内部构造是怎样的呢？

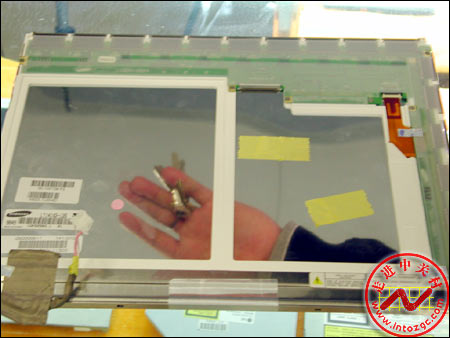

（图1） <?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

　　笔记本电脑不可能像台式机用的液晶显示器一样拥有独立的外壳和支架。为了进一步减少重量，笔记本电脑的显示器都是设计在顶盖之中。如图1中的一样，这个就是笔记本电脑的液晶屏。

（图2）

　　由于它不需要独立供电，并且还要考虑其在移动性和电池使用时间方面的要求，所以会做得非常轻薄。此款液晶屏的高度也只相当于一颗烟的直径。

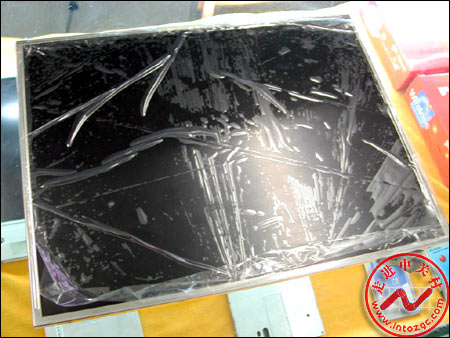

（图3）

　　一般液晶屏主要由背光源、偏光板、玻璃基板液晶体、微彩色膜、玻璃基板（含公共电极）、偏振片等部分组成。而由于今天介绍的液晶屏是商品，不可能拆开一个个介绍（商家还要卖呢），所以只好介绍表面上所能见到的东西了。图3中类似镜子的东西，应该就是偏光板。

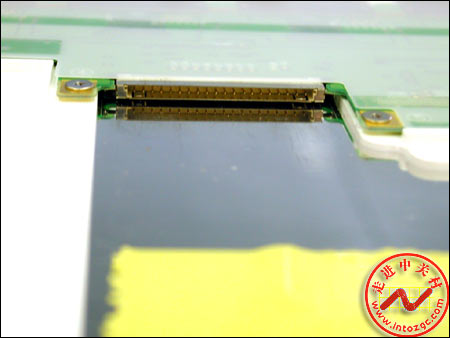

（图4）

　　这就是接收从显卡输出信号的端口。

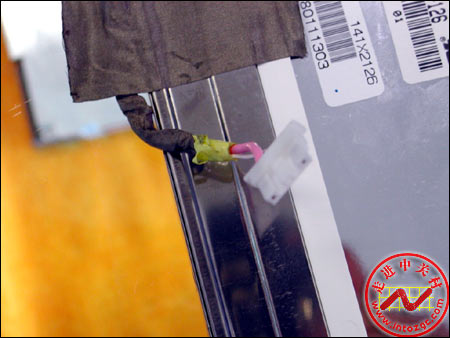

（图5）

　　这是显示屏的电源线。

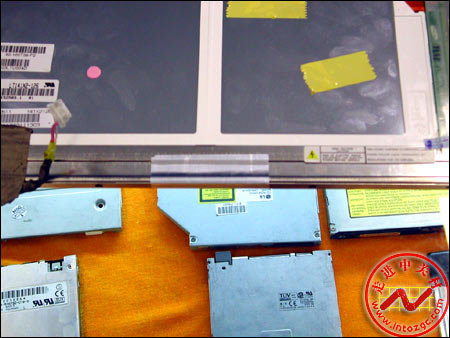

（图6）

　　由于使用外接电源，所以台式液晶显示器为了达到理想的亮度和显示效果，大都拥有2～4根灯管。可是这在笔记本电脑中是行不通的，多个灯管意味着多消耗一份电能，所以，为了延长笔记本电脑电池的使用时间，笔记本电脑采用的液晶显示器都只有一个灯管，所以笔记本电脑液晶屏的亮度不能和台式电脑相比。图6就是安放灯管的位置，但是由于无法拆卸，不能给大家一饱眼福了。

（图7）

　　图7中绿色的PCB板应该就是液晶屏的驱动电路，其中包括了源极芯片（Source IC）、门电路控制芯片（Gate IC）和时钟延迟控制电路（Timing Controller）等。其成本与液晶面板的尺寸大小没有直接关系，但与液晶面板的分辨率关系较为密切。从图中可以清楚的看到8颗Source IC。

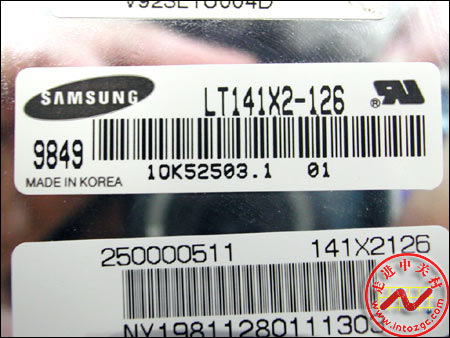

（图8）

　　从液晶屏背面的标签中，可以看出来，这款产品是三星原厂制造的，产地为韩国。
