你了解芯片级维修<之主板维修工具篇>

你了解芯片级检修之主板检修工具篇

下面看一下一些重量级之设备：

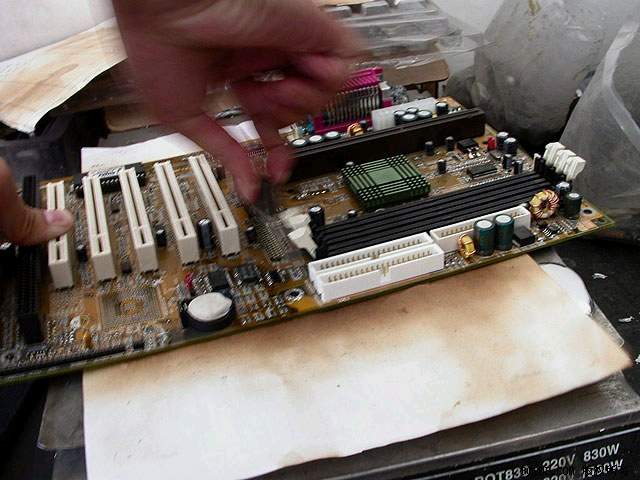

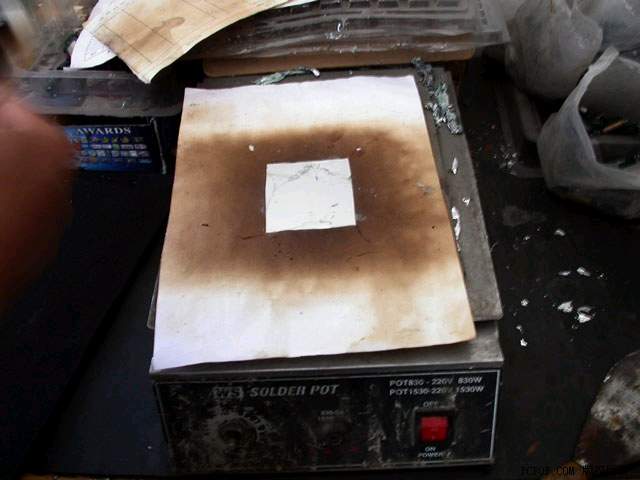

锡炉，可以将锡常年保持在高温液化状态。银色液态锡特别像水银。锡炉主要用来拆装一些插件，比如端口、AGP和PCI插槽、电容等。将需要加热之部位之大致面积在一张纸上剪出来，然后将纸隔在主板和锡之间，使欲拆除部分与液态锡接触， 后焊锡熔化掉便可以拆下。安装步骤则相反。一般拆下一个AGP插槽作为演示，可在1分钟内完成。

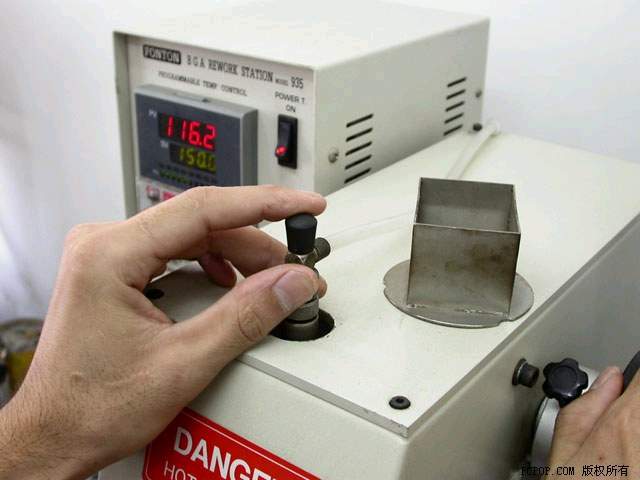

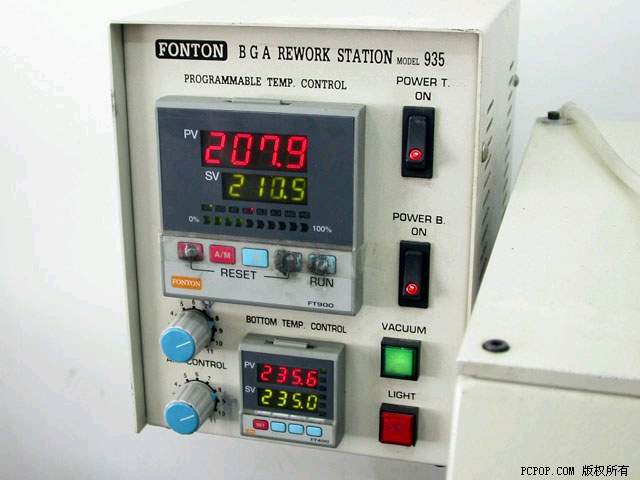

持续加温

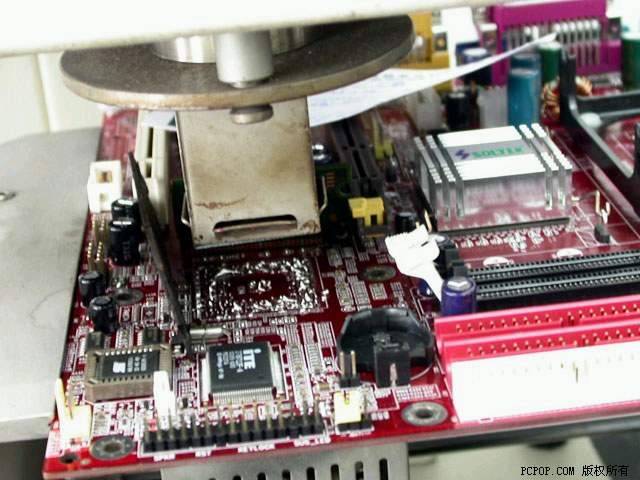

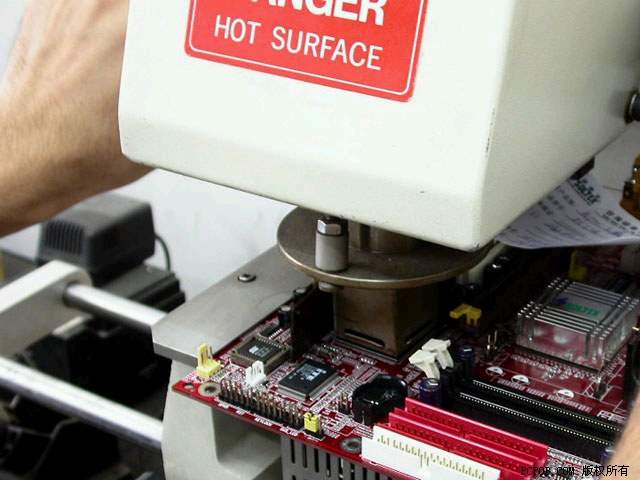

芯片拆除瞬间！

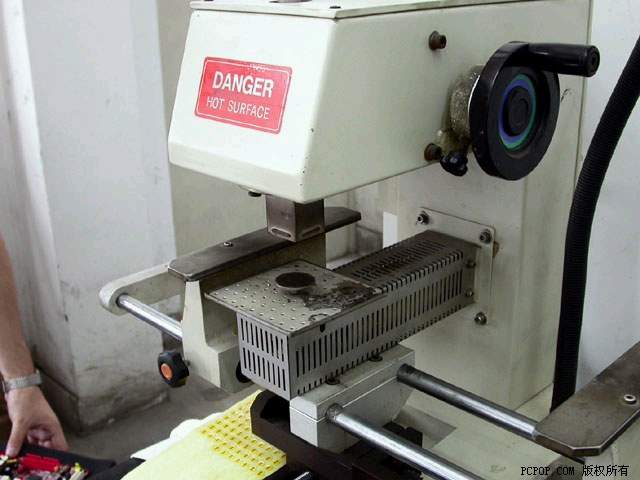

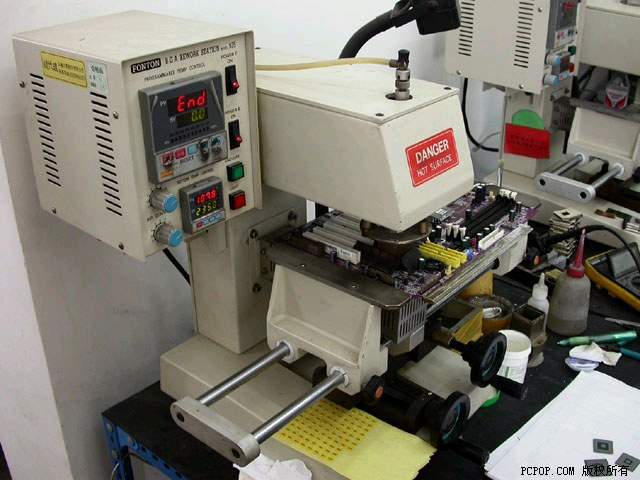

以上之描述虽然简单，然而在定位之精确性和加热之均匀性等方面，整个过程都有极高要求，同时还要防止破坏PCB上之其它元件。所以一台机器25万元左右之价格也就不足为奇。

            实际践作成功了。这片主板之南桥芯片刚刚被拆下了，但是主板上面还有很多残余之焊锡，怎么办呢？我们看到，检修人员正在对另外一块刚刚拆下南桥之主板PCB进行清洁，清理残余之焊锡。
